附1、充电宝技术方案？

调研可知，共享充电宝的核心为：通过物联网技术实现充电宝的信息管理，将用户与设备构成一个统一的整体，其技术主要包含：1. 电源线结构连接方案；2. 信号线连接方案；电量信息，产品基本信息等，具体的硬件电路如下所示：

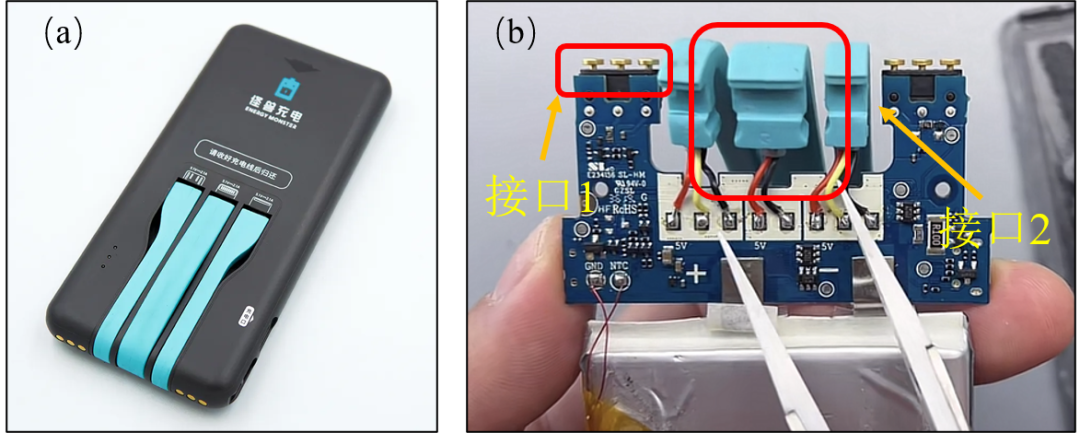

上图展示了怪兽共享充电宝的详细结构，主要包含：锂电池，电源管理电路版以及充电接口三部分；图b展示了充电接口的具体方案。接口1通过插座，实现充电箱与充电宝之间的连接，实现充电能补给及信息交互；接口2通过硅胶软线，实现充电宝与用户端的连接。

附：很早之前调研过普通充电宝的的实现方案，详细推文见：xxxxx；

附2、充电箱的设计方案？

充电箱能够采集充电宝的状态信息，通过WiFi/4G模块与物联网平台进行信息交互，最终实现设备的统一管理。近来，对充电箱的设计方案进行了调研，主要的模块有：1. 电源：将220V交流电进行降压，转换为电路板（5V）和继电器(24V)能够接受的量级；2. 主控：实现充电宝的信息采集，后续将数据传输到物联网平台；3. 机械锁：实现充电宝的安全防盗，具体如下图所示：

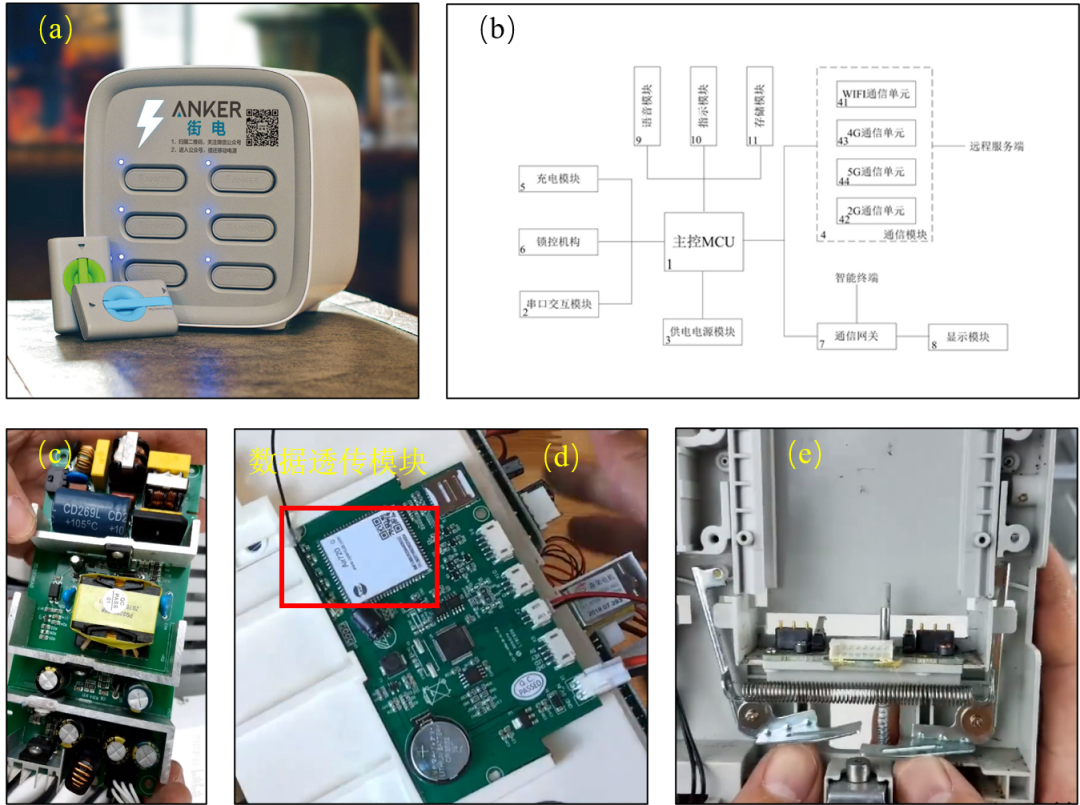

图a表述为充电箱的整体示意图；图b表述为充电箱的系统组成；图c展示了电源模块的整体效果图；图d展示了主控模块的整体示意图，主要包含主控芯片，数据透传模块及信息采集模块；图e展示了机械锁的详细结构，主要包含：1. 卡扣结构；2. 弹出结构；3. 弹簧顶针。

附1：充电箱一般采用物联网卡进行信息交互，设备能够支持ota升级等；附2：结构采用大量的钣金塑胶件，总体来说还是挺复杂的（如果需要详细的结构图纸，可以后台留言），~

附3、整体技术方案？

共享充电宝后台管理平台能够支持大量设备的接入，通过传感器采集信息，实现设备的统一管理，于此同时，系统具有成熟的交易系统，能够支持实时定位等功能；因此，近来考虑能不能借鉴充电宝的程序代码，搭建一套自己的管理平台，能够满足日常使用要求，具体如下所示：

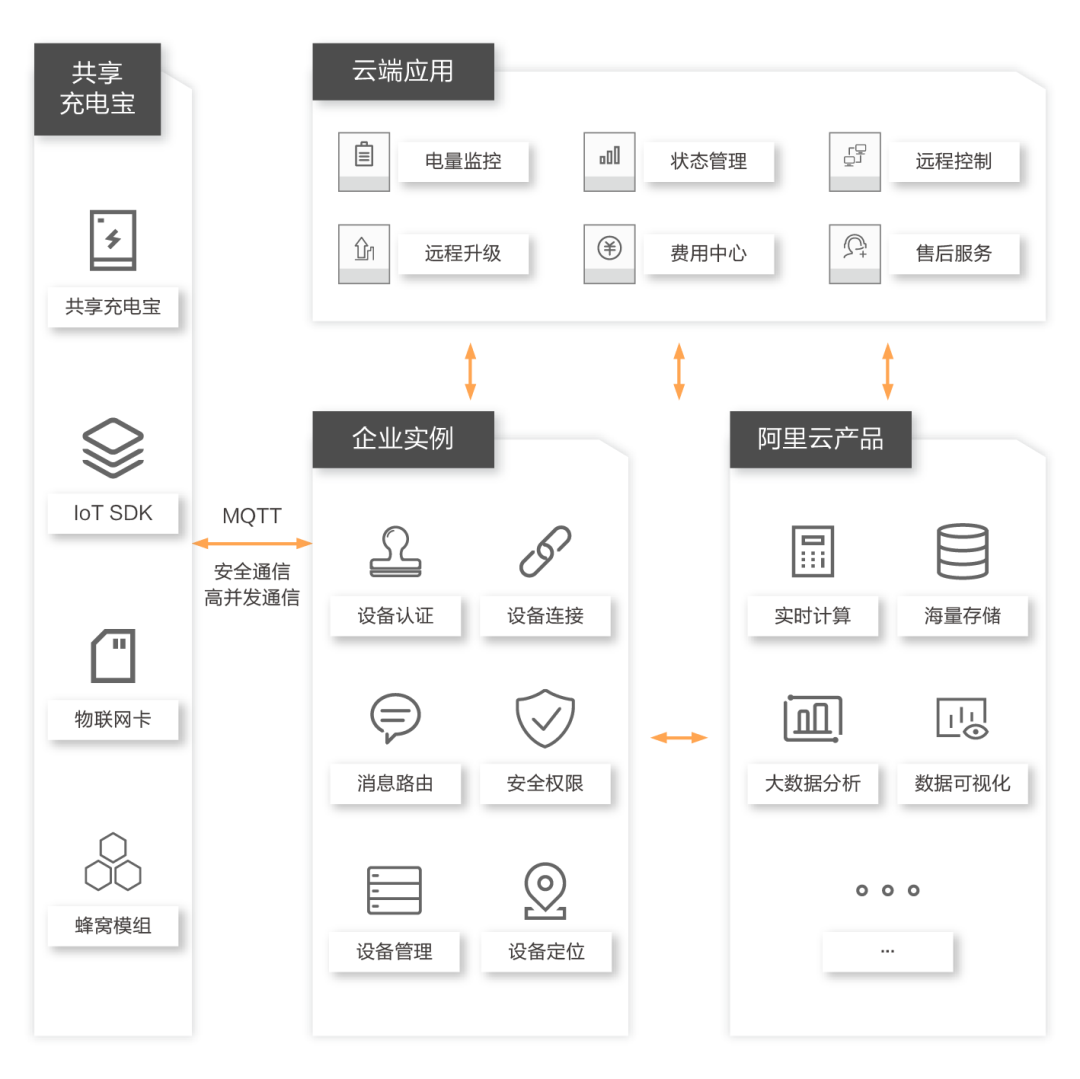

近来，阿里云IoT针对共享充电宝的场景提供了端、网、云一体的解决方案，帮助客户更低成本、更快捷的完成设备智能化上云，并保障业务持续稳定的运行，较为适合初创企业，后期有望应用到其他领域。
