本次分享一个硬创社平台的布总上传的数据采集模块，不需要任何费用就能免费下载（原理图，Gerber文件），主要的功能介绍如下所示：
1.产品简介：
- 五位半电压采集模块，24位ADC，串口收发。
2.应用场景：
适用于需要高精度电压采集的场景
- 电桥传感器
- 抖动传感器
- 直流小信号测量
3.产品概述：
- DC5V供电
- 电源部分先升压至6.5V，然后通过两个低噪声LDO SPX3819降压到模拟5V和数字3.3V，模拟数字电源分开，地隔离
- 基准使用ADR421ARZ，模拟5V进入，输出2.5V基准电压
- 单片机STM32G030读取ADS1255的两路模拟量输入，转成串口输出
- PC使用Labview分析数据，可进一步处理优化
- 测量范围： 0-2.5V，预留可扩展0-20V
- 单片机1mS周期采集，Lab VIEW 50mS读取测试分析处理
- 串口TTL输出，预留使能，方便外部接485芯片
- 本模块为四层PCB板，嘉立创生产
4.产品参数：
- 输入电压：DC5V。
- 模拟电源： 5V。
- 数字电源： 3.3V。
- 两路模拟量输入口，SMA接口。
- 工作温度-20度至 +70度。

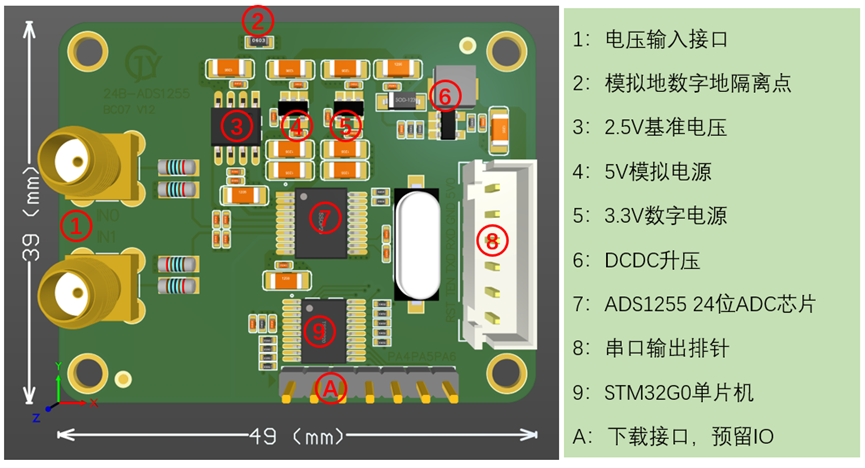

- PCB规格：四层板，顶层贴片
- PCB尺寸：长49mm,宽39mm

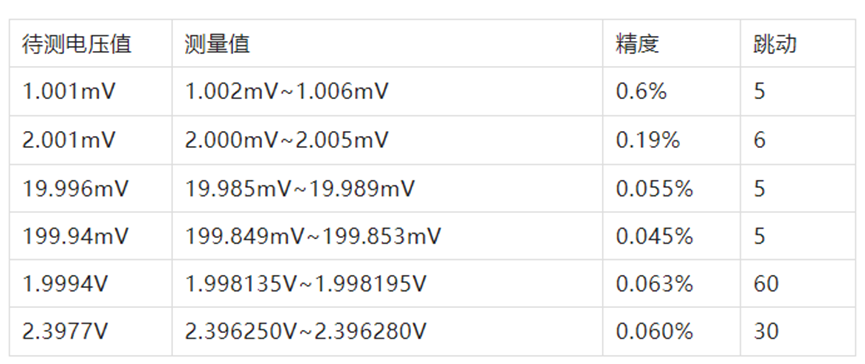

- 测试精度如下：
5. 使用说明：
- Jlink接到板子下载口“A”，下载固件到STM32G0单片机，下载口从左到右顺序GND，SWCLK，SWDIO，3V3
- 使用CP2102模块接到板子串口输出排针“8”，用于供电和通信，排针从上到下顺序：5V0，GND，RXD，TXD，TEN（不接），RST（不接）
- 接直流电压信号0-2.5V，预留电阻，可扩展测量0-20V
- 打开上位机软件，选择串口号，点击“开始显示”按钮，如下所示：
6.备注说明：
- LabVIEW程序（开源）主要用于读取历史ADC采集的数据，用于查看、分析、处理
- 代码使用mdk5 C语言编写，jlink9下载程序
- 元器件成本80元（浮动）
- 附件含有位号图、源码+固件文件
- 本模块实际使用在电阻测量仪器上。
7.测试视频/图片：
测试方法：使用电位差计输出固定电压，六位半电压表测量实际输出，模块同步测试，记录结果计算误差；

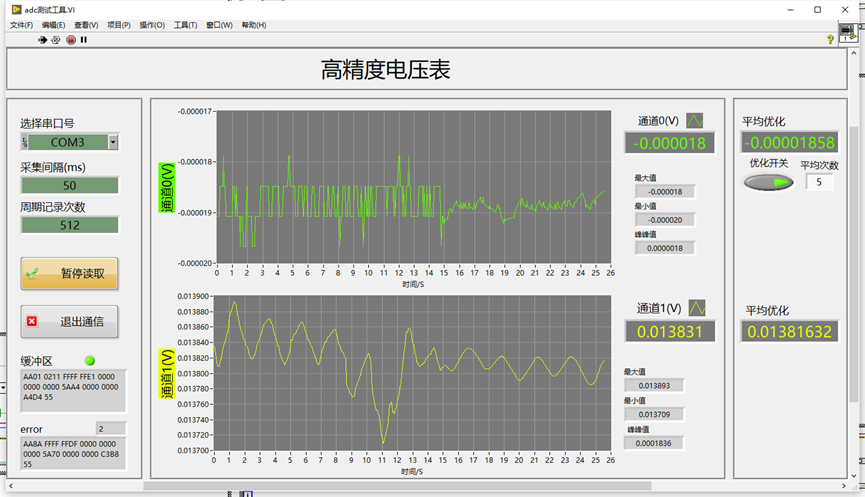

高精度仪表对比测试结果：未录制视频

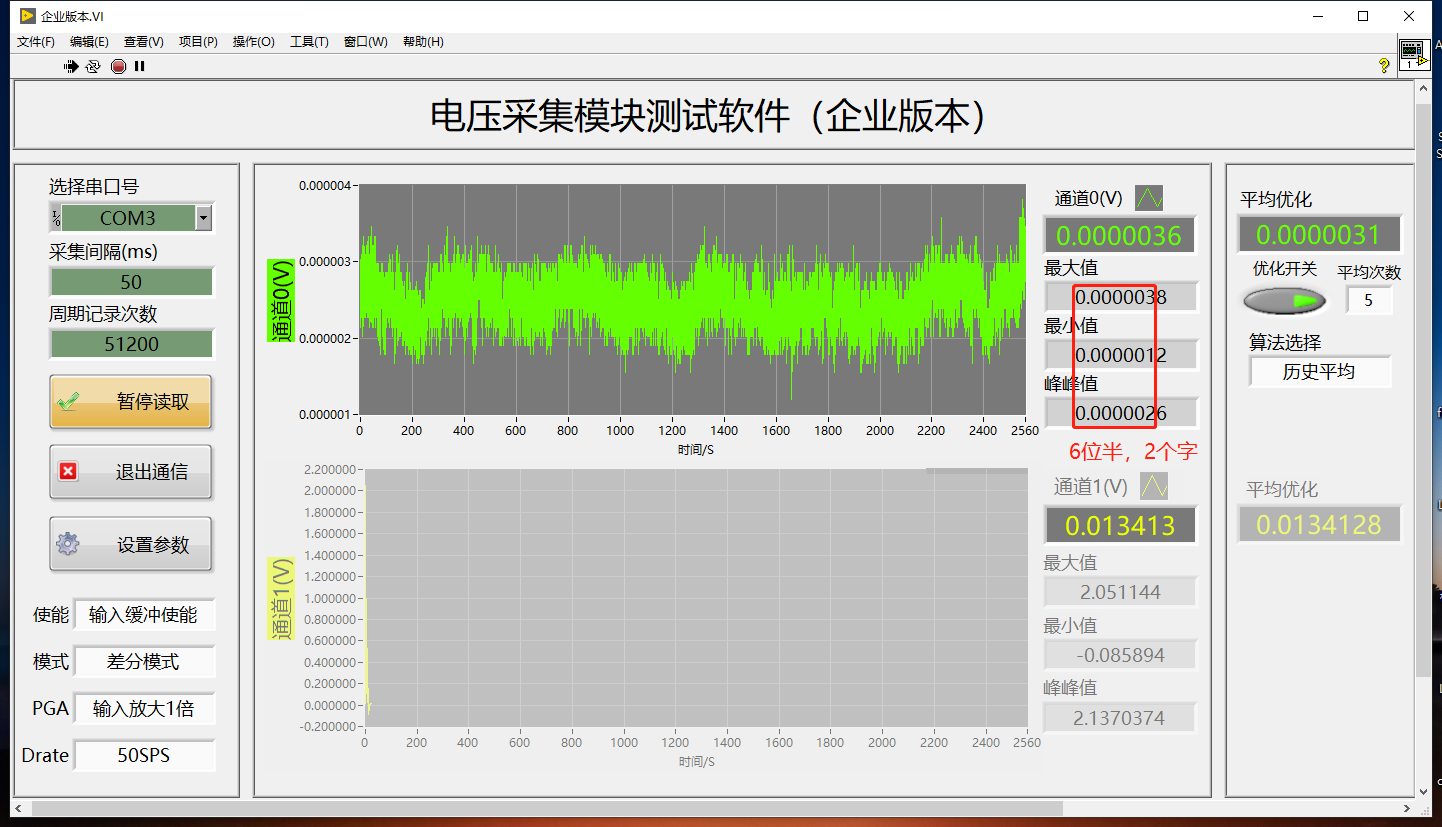

波动性测试：测试10万次，离散性如图示，最大波动1.6uV
2.5V测试5万次

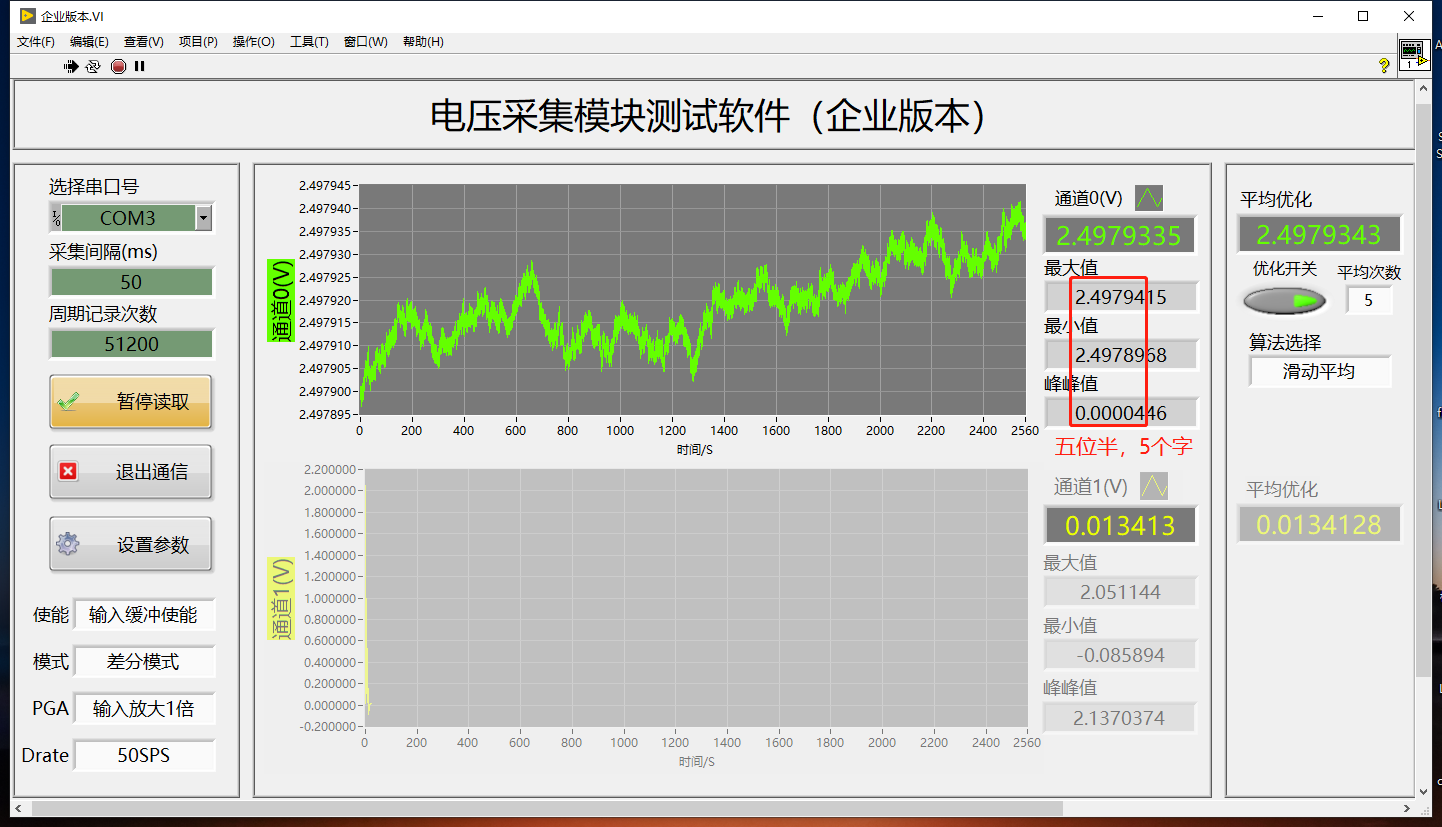

2.5V测试演示视频：结果如上图
0V测试5万次
0V测试演示视频：结果如上图
